　　电源和电机

　　警告

　　电源不合适会导致电击危险

　　连接不合适的电源会导致可接触部件携带危险电压，从而导致人员重伤，甚至是死亡。

　　● 电子模块的所有连接和端子上只允许使用提供 SELV（Safety Extra Low Voltage：安全低

　　压）或 PELV（Protective Extra Low Voltage：保护低压）输出电压的电源，且该电源

　　短时电压为 60 V 直流。

　　说明

　　电机电路故障保护

　　电子过流脱扣符合标准 IEC 60364-3-2:2005/AMD1: 第 411 条，用于防止电击。

　　● 请注意本手册中的安装说明。

　　● 请注意适用的安装标准。

　　● 请确保保护接地线的通用性。

　　4.1.1

　　4.1.1.1

　　概述

　　允许的电网系统

　　TN 系统

　　1

　　3(

　　???????

　　??

　　图 4-1 TN 系统

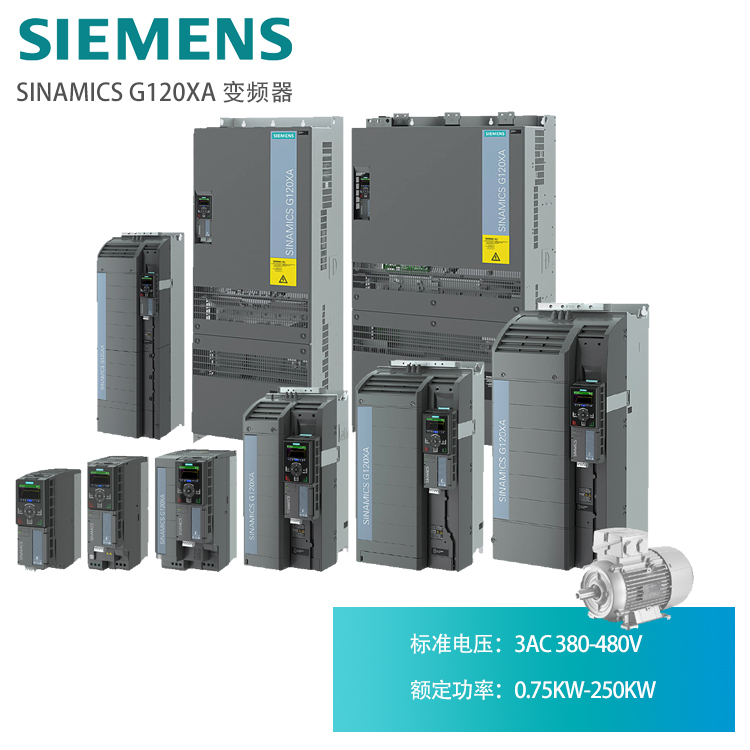

　　SINAMICS G120XA 变频器

　　操作说明, 03/2019, FW V1.0, A5E44751205F AB

　　57

　　接线

　　4.1 电源和电机

　　TN 系统通过电缆将 PE 保护线连接到已安装的设备或系统上。

　　通常，在一个 TN 系统中中性点是接地的。TN 系统根据接地导线的不同分为多种类型，例如

　　L1 接地。

　　TN 系统可将中性线 N 和保护线 PE 连接在一起或者分开。

　　在 TN 系统上运行变频器

　　表格 4-1

　　在 TN 系统上运行的变频器

　　变频器

　　带中性点接地的电网系统

　　外形尺寸

　　A

　　不带电源滤波器

　　带内置 C3 电源滤波器

　　? = 可运行

　　? 1) 拆除接地螺钉后允许运行

　　拆除接地螺钉后，变频器不再满足 C3 类的要求。

　　- 不允许运行

　　○ 无可用变频器

　　有关拆除变频器上接地连接的详细信息：

　　拆除变频器的功能性接地
